Vòng bi chống quay ngược (Blackstop cam clutch)

Complete Freewheels FGRN … R A5A6

Thông tin sản phẩm

GIỚI THIỆU

Đặc trưng

Hoàn thành Freewheels FGRN & hellip; R A5A6 là

vòng bi lăn kín với ổ bi. Họ

được bôi trơn bằng dầu.

Các viên ngọc tự do FGRN & hellip; R A5A6 được sử dụng như:

➧ Điểm dừng

➧ Ly hợp quá mức

➧ Lập chỉ mục tự do

Mô-men xoắn danh định lên đến 6 800 Nm.

Lỗ khoan lên đến 80 mm.

Ví dụ ứng dụng

Hoàn thiện Freewheel FGRN 45 R như một ly hợp chạy quá tốc trên đầu trục của một quạt di động. Trong hoạt động bình thường, quạt được dẫn động bằng động cơ diesel thông qua bộ truyền động dây đai V. Bằng cách đó, bánh xe tự do hoạt động trong hoạt động lái xe. Khi tắt động cơ, bánh đà tự do sẽ tự động tách khối bánh đà đang quay của quạt ra khỏi ổ đĩa. Ở trạng thái hoạt động này, vòng trong đè lên vòng ngoài tĩnh; freewheel hoạt động trong hoạt động freewheeling.

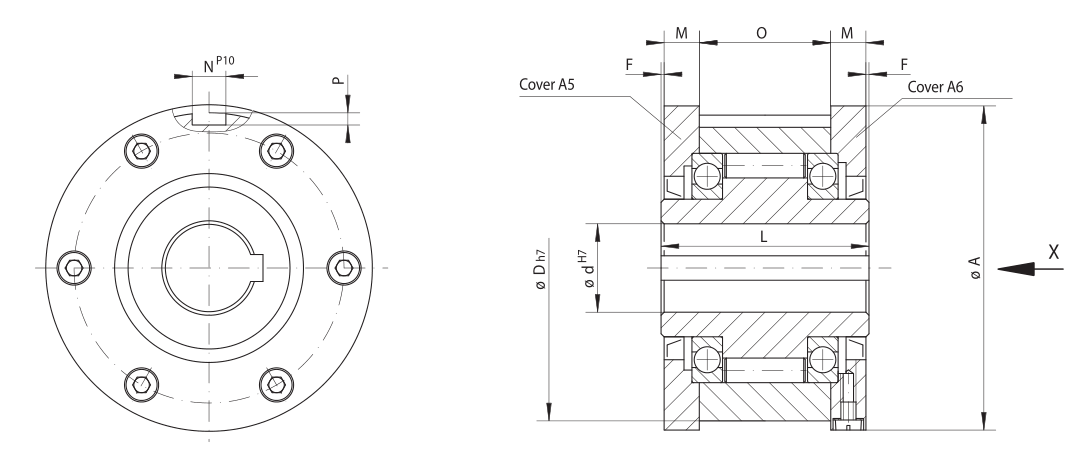

Freewheel Size	Type	Cover combination	Nominal Torque M_N Nm	M Inner ring freewheels/ overruns min^-1	ax. speed Outer ring freewheels/ overruns min^-1	Bore d mm	A mm	D mm	F mm	L mm	M mm	N mm	P mm	O mm	Weight kg
FGRN 12	R	A5A6	55	2 500	5 400	12	70	62	1	42	10,0	4	2,5	20	1,2
FGRN 15	R	A5A6	130	2 200	4 800	15	76	68	1	52	11,0	5	3,0	28	1,6
FGRN 20	R	A5A6	180	1 900	4 100	20	84	75	1	57	10,5	6	3,5	34	1,9
FGRN 25	R	A5A6	290	1 550	3 350	25	99	90	1	60	11,5	8	4,0	35	2,9
FGRN 30	R	A5A6	500	1 400	3 050	30	109	100	1	68	11,5	8	4,0	43	3,9
FGRN 35	R	A5A6	730	1 300	2 850	35	119	110	1	74	13,5	10	5,0	45	4,9
FGRN 40	R	A5A6	1 000	1 150	2 500	40	135	125	1	86	15,5	12	5,0	53	7,5
FGRN 45	R	A5A6	1 150	1 100	2 400	45	140	130	1	86	15,5	14	5,5	53	7,8
FGRN 50	R	A5A6	2 100	950	2 050	50	160	150	1	94	14,0	14	5,5	64	10,8
FGRN 55	R	A5A6	2 600	900	1 900	55	170	160	1	104	18,0	16	6,0	66	14,0
FGRN 60	R	A5A6	3 500	800	1 800	60	182	170	1	114	17,0	18	7,0	78	16,8
FGRN 70	R	A5A6	6 000	700	1 600	70	202	190	1	134	18,5	20	7,5	95	20,8
FGRN 80	R	A5A6	6 800	600	1 400	80	222	210	1	144	21,0	22	9,0	100	27,0

Mômen truyền lớn nhất bằng 2 lần mômen danh nghĩa quy định. Xem trang 14 để xác định mômen lựa chọn.

Keyway theo DIN 6885, trang 1 & bull; Dung sai chiều rộng rãnh then JS10.

Mounting
Basic Freewheel, covers, seals and screws are
supplied loose. These must be assembled by the
customer with regard to the required free-
wheeling direction into the Complete Free -
wheel. Prior to commissioning, the freewheel
must be filled with oil of the specified quality.
Upon request, assembled Complete Freewheels
already oil-filled can be supplied.
The customer attachment part is connected via
a keyway connection with the outer ring. The
customer must provide the key required for as-
sembling the attachment part.
The tolerance of the shaft must be ISO h6 or j6
and the tolerance of the pilot diameter D of the
attachment part must be ISO H7 or J7.

Example for ordering
Freewheel size FGRN 60, standard type with
flange A5 and cover A6:
• FGRN 60 R A5A6
Basic Freewheel, covers, seals and screws are
supplied loose provided nothing else is stated
in the order.
If assembled, oil-filled, Complete Freewheels are
to be supplied, this must be specified in the
order. When ordering, please also specify the
freewheeling direction of the inner ring when
viewed in direction X:
• counterclockwise free or
• clockwise free
